pp酸霧洗滌塔吊裝設計及密封辦法



摘要： 本文詳細闡述了 pp酸霧洗滌塔的吊裝設計要點以及密封的有效辦法。通過對吊裝方案的合理規劃、吊裝設備與吊具的恰當選擇、吊裝過程的精準操作，結合嚴密的密封設計與施工措施，確保 pp 酸霧洗滌塔能夠安全、穩定地安裝就位并可靠運行，滿足工業生產中對酸霧處理的需求，同時保障工作環境安全與設備長期穩定使用。



 一、引言

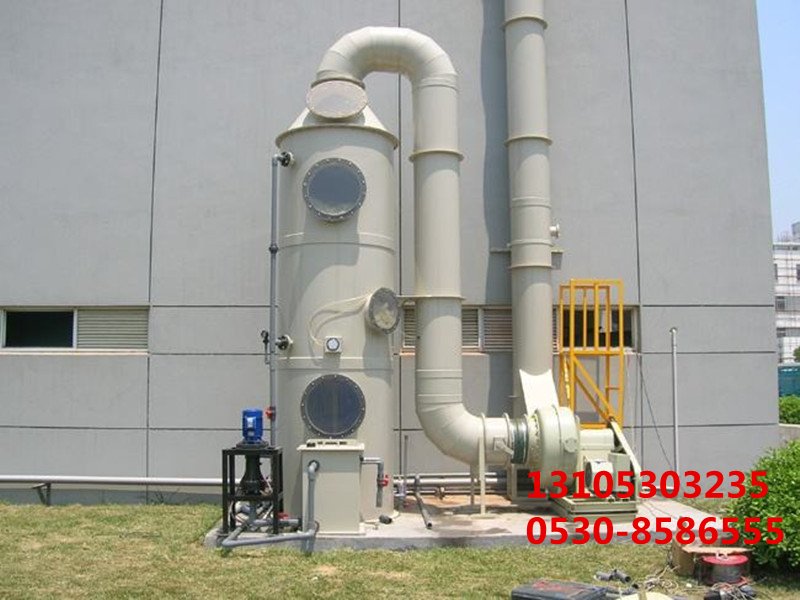

pp 酸霧洗滌塔在工業廢氣處理領域應用廣泛，其能有效去除廢氣中的酸性物質，凈化排放氣體。然而，在洗滌塔的安裝過程中，吊裝設計與密封處理至關重要，直接關系到設備的安全性、穩定性以及后續的運行效果與使用壽命。合理的吊裝設計可避免設備在吊運過程中受損，而良好的密封措施能防止酸霧泄漏，保證處理效率與環境安全。



 二、pp 酸霧洗滌塔吊裝設計



 （一）吊裝前的準備工作

1. 設備檢查與評估

     在吊裝前，需對 pp 酸霧洗滌塔進行全面檢查，包括塔體的外觀完整性、焊縫質量、內部結構件的固定情況等。檢查塔體是否有變形、裂縫、腐蝕等缺陷，對于微小的瑕疵應進行記錄并在后續處理。同時，核對設備的規格、尺寸、重量等參數，確保與設計文件相符，為吊裝方案的制定提供準確依據。

     對洗滌塔的管口、法蘭、人孔等連接部位進行檢查，確認無雜物堵塞且密封面平整，防止在吊裝過程中因晃動導致異物進入或密封面受損。

2. 現場環境勘查

     詳細了解吊裝現場的環境條件，包括場地的平整度、空間大小、周邊障礙物分布等。確保吊裝區域足夠開闊，吊車有足夠的回轉半徑與作業空間，避免在吊裝過程中與建筑物、其他設備或架空線路發生碰撞。

     勘查地面的承載能力，根據洗滌塔的重量分布，確定吊車的支腿位置，必要時對地面進行加固處理，如鋪設鋼板或路基板，以防止吊車在吊裝時發生下沉或傾斜，保證吊裝安全。

3. 吊裝路線規劃

     結合現場實際情況，規劃出最合理的吊裝路線?？紤]設備從存放地點到安裝位置的運輸路徑，清理沿途的障礙物，確保道路暢通。對于狹窄通道或低矮門廊等部位，要提前評估設備能否順利通過，如有必要，對障礙物進行拆除或改造。

     確定吊裝的高度與角度，根據洗滌塔的安裝高度、周邊設施的高度限制以及吊車的性能參數，計算出最佳的吊裝仰角與起升高度，保證設備能夠準確無誤地就位。同時，要注意避開空中的高壓線、電纜橋架等設施，保持安全距離。

 （二）吊裝設備與吊具的選擇

1. 吊車選型

     根據 pp 酸霧洗滌塔的重量、尺寸以及吊裝高度要求，選擇合適的吊車。計算設備的重心位置，確保吊車的額定起重量大于設備重量，并有一定的安全余量，一般建議安全系數不低于 1.2。同時，要考慮吊車的起升高度、工作半徑、臂長等參數，使其能夠滿足吊裝作業的需求。例如，對于較大型的 pp 酸霧洗滌塔，可能需要選用大型汽車吊或履帶吊；而對于小型洗滌塔，則可使用小型汽車吊或叉車配合吊裝。

     檢查吊車的性能狀況，包括液壓系統、制動系統、鋼絲繩、吊鉤等關鍵部件，確保吊車在吊裝過程中能夠正常運行，無安全隱患。吊車應具備有效的檢驗合格證書，并在規定的檢驗周期內使用。

2. 吊具選用

     根據 pp 酸霧洗滌塔的形狀、重量分布以及吊點位置，選擇合適的吊具。常用的吊具包括鋼絲繩、吊帶、吊環等。對于 pp 材質的設備，為避免鋼絲繩在吊運過程中對塔體造成局部擠壓損傷，優先選用柔性較好的吊帶或?qū)挿鯉?，并確保吊帶的承載能力符合要求。吊帶應與設備的接觸面積足夠大，以均勻分散荷載，防止塔體變形。

     確定吊點的數量與位置，一般應根據設備的重心和結構特點進行合理布置。對于規則形狀的 pp 酸霧洗滌塔，通常采用對稱吊點，以保證吊裝過程中設備的平衡。吊點應設置在設備的加強結構處或?qū)ｉT(mén)設計的吊耳上，吊耳的焊接質量應符合相關標準，并進行無損檢測，確保其強度與可靠性。在吊點處安裝緩沖墊或護套，防止吊帶在吊運過程中滑動或?qū)λw造成磨損。



 （三）吊裝過程操作要點

1. 設備綁扎與吊運

     在將吊帶或鋼絲繩與 pp 酸霧洗滌塔連接時，要確保連接牢固可靠。采用合適的吊扣或卸扣將吊帶與設備的吊點相連，并檢查連接部位的緊固情況，防止在吊運過程中松脫。對于多個吊點的情況，要保證各吊帶的受力均勻，可通過調整吊帶的長度或使用平衡梁等裝置來實現。

     在吊運過程中，吊車司機應按照預定的吊裝路線和操作指令，緩慢平穩地起升吊臂，使設備離開地面。起升速度要均勻，避免急剎車或加速，防止設備晃動過大。同時，現場指揮人員要密切關注設備的姿態和周?chē)h(huán)境，及時調整吊車的動作，確保設備在空中保持水平狀態，避免傾斜或旋轉。

2. 設備就位與調整

     當 pp 酸霧洗滌塔接近安裝位置時，要降低吊車的起升速度，緩慢下落設備。在設備下落過程中，安排專人在設備底部進行引導和輔助定位，確保設備準確地安裝在預定的基礎或支架上。對于需要精確對中的管口、法蘭等連接部位，可采用定位銷或?qū)蚵菟ǖ裙ぞ哌M(jìn)行輔助定位，防止在安裝過程中出現錯位或偏差。

     設備就位后，要及時調整其水平度和垂直度。使用水平儀和經緯儀等測量工具，對設備的安裝精度進行檢測和調整。通過在設備底部墊鐵片或調整基礎螺栓的方式，使設備的縱橫向水平度偏差控制在允許范圍內，一般為不超過設備長度或直徑的千分之幾。同時，要保證設備的垂直度，避免因安裝不垂直而導致設備在運行過程中產生振動或受力不均。



 三、pp 酸霧洗滌塔密封辦法



 （一）密封材料的選擇

1. 法蘭密封墊片

     根據 pp 酸霧洗滌塔的工作介質、溫度、壓力等參數，選擇合適的法蘭密封墊片。對于酸性介質環境，常見的密封墊片材料有聚四氟乙烯（PTFE）、橡膠涂層石墨板、耐酸石棉板等。聚四氟乙烯墊片具有良好的耐腐蝕性和化學穩定性，適用于大多數酸霧環境，但因其質地較軟，在高溫或高壓條件下可能會發生變形，因此在使用時要根據實際情況選擇合適的厚度和加強筋。橡膠涂層石墨板墊片既具有石墨的耐高溫性能，又有橡膠的柔韌性和密封性，能夠在較寬的溫度和壓力范圍內保持良好的密封效果，是一種較為常用的法蘭密封墊片材料。耐酸石棉板墊片價格相對較低，也具有一定的耐酸性，但在使用過程中要注意其可能對環境和人體健康造成的危害，逐漸被其他環保型墊片所替代。

     在選擇法蘭密封墊片時，還要考慮其尺寸與法蘭的匹配性。墊片的內徑應略大于法蘭的內徑，外徑應與法蘭的密封面外徑相適應，以確保墊片能夠完全覆蓋法蘭的密封面，在擰緊螺栓時形成均勻的密封壓力。同時，要根據法蘭的螺栓孔數量和分布情況，選擇合適的墊片固定方式，如采用墊片內孔的止口與法蘭的凸臺相匹配，或使用墊片外緣的螺栓孔與法蘭上的螺栓孔對齊并用螺栓固定等方式，防止墊片在安裝過程中移位或脫落。

2. 管道連接密封膠

     對于 pp 酸霧洗滌塔的管道連接部位，除了使用密封墊片外，還可涂抹適量的管道連接密封膠，以增強密封效果。密封膠應具有良好的耐酸性、耐腐蝕性和粘結性，能夠在管道連接處形成一層連續、致密的密封層，防止酸霧泄漏。常用的管道連接密封膠有硅酮密封膠、厭氧膠等。硅酮密封膠具有良好的耐候性和化學穩定性，適用于各種材質的管道連接密封，但在使用時要注意其固化時間和施工環境條件，一般在常溫下需要一定時間才能完全固化，因此在施工過程中要避免管道過早承受壓力或振動。厭氧膠則具有獨特的厭氧固化特性，在無氧條件下能夠快速固化，形成高強度的密封膠層，適用于一些難以進行傳統密封處理的管道連接部位，如螺紋連接處等。在使用厭氧膠時，要注意清潔管道連接表面，確保無油污、鐵銹等雜質，以保證密封膠的粘結效果。

3. 設備本體密封材料

     對于 pp 酸霧洗滌塔本身的一些縫隙、孔洞等部位，如人孔、手孔、視鏡孔等，需要采用專門的密封材料進行密封。一般可使用橡膠密封條或密封膠泥等材料。橡膠密封條具有良好的彈性和密封性，能夠適應設備在運行過程中的熱脹冷縮變形，常用于人孔、手孔等較大開口部位的密封。在選擇橡膠密封條時，要根據設備的工作壓力、溫度和使用環境等因素，選擇合適的橡膠材質和型號，如丁腈橡膠、氟橡膠等。密封膠泥則適用于一些不規則形狀的縫隙或小孔洞的密封，如視鏡孔周?chē)?。密封膠泥應具有良好的柔韌性、耐腐蝕性和粘結性，能夠在設備運行過程中保持穩定的密封性能。在使用密封膠泥時，要將縫隙或孔洞清理干凈，然后將膠泥均勻地填充進去，并壓實、刮平，使其與設備表面緊密貼合。



 （二）密封施工工藝

1. 法蘭密封安裝

     在安裝法蘭密封墊片前，要先對法蘭密封面進行清潔處理，去除表面的油污、鐵銹、舊墊片殘?jiān)入s質，可使用鋼絲刷、砂紙、清潔劑等工具進行清潔，確保密封面干凈、平整、光潔。然后，將選定的法蘭密封墊片放置在法蘭之間，注意墊片的方向和位置要正確，對于有內外環的墊片，要使內外環與法蘭的相應部位對齊。

     在擰緊法蘭螺栓時，要采用對角均勻擰緊的方式，分多次逐步擰緊，避免一次性擰緊導致墊片受力不均或法蘭變形。一般先按對角順序擰緊螺栓至預緊力矩的 50%左右，然后再次檢查墊片的位置和法蘭的平行度，如有偏差及時調整。接著，繼續按對角順序擰緊螺栓至規定的預緊力矩值，確保法蘭之間的密封壓力均勻分布，達到良好的密封效果。在擰緊螺栓過程中，可使用扭矩扳手或液壓扳手等工具控制擰緊力矩，保證螺栓的擰緊程度符合要求。

2. 管道連接密封處理

     在進行管道連接密封處理前，要先對管道連接端面進行加工和清潔處理，確保端面平整、垂直，無毛刺、裂紋等缺陷。然后，在管道連接端面上均勻涂抹一層管道連接密封膠，涂抹厚度要適中，一般為 0.5  1 毫米左右，避免涂抹過厚或過薄影響密封效果。對于螺紋連接的管道，要在螺紋上纏繞適量的聚四氟乙烯生料帶或涂抹厭氧膠，然后再擰緊螺母，確保螺紋連接部位密封良好。

     在管道安裝過程中，要注意管道的走向和坡度，避免出現氣囊或積液現象，影響介質的正常流動和密封效果。對于多根管道的連接，要確保各管道的同心度和連接間隙符合要求，在連接處采用適當?shù)拿芊獯胧?，如使用密封墊片、密封膠等，防止酸霧在管道連接處泄漏。

3. 設備本體縫隙密封施工

     對于 pp 酸霧洗滌塔的人孔、手孔等較大開口部位的密封施工，首先要將橡膠密封條安裝在開口的槽內，確保密封條安裝牢固、平整，無扭曲、變形等現象。然后，將人孔蓋或手孔蓋對準開口部位，緩慢放下，使密封條與蓋板緊密接觸。在擰緊人孔蓋或手孔蓋的螺栓時，同樣要采用對角均勻擰緊的方式，分多次逐步擰緊，達到規定的預緊力矩值，保證開口部位的密封性能。

     對于視鏡孔等小孔洞的密封施工，先將視鏡玻璃或透鏡安裝在視鏡座上，然后在視鏡座與設備本體之間的縫隙中填充密封膠泥。填充時要均勻、充實，避免出現氣泡或空隙。填充完成后，用刮刀將密封膠泥刮平，使其與設備表面齊平，形成一個光滑、連續的密封面。在密封膠泥未完全固化前，要避免對設備進行振動或沖擊，以免影響密封效果。



 （三）密封性能檢測與維護

1. 密封性能檢測方法

     在 pp 酸霧洗滌塔安裝完成后，要對其進行密封性能檢測，以確保設備無泄漏。常用的密封性能檢測方法有壓力測試法、氣密性試驗法和鹵素檢漏法等。壓力測試法是通過向設備內部充入一定壓力的氣體或液體，然后觀察設備的各個連接部位和密封點是否有泄漏現象。一般可使用壓縮空氣或水作為測試介質，充氣或注水壓力應根據設備的設計壓力和實際工作條件確定，一般為設備設計壓力的 1.1  1.5 倍左右。在加壓過程中，要密切關注設備的壓力變化情況，如壓力下降明顯或有泄漏聲響，則說明設備存在泄漏點，需要及時進行處理。

     氣密性試驗法是利用氦氣等惰性氣體作為示蹤氣體，通過檢測設備外部的氦氣濃度來判斷設備的密封性能。將氦氣充入設備內部，使其壓力略高于大氣壓力，然后用氦質譜檢漏儀在設備的各個連接部位和密封點進行檢測。如果氦質譜檢漏儀檢測到氦氣泄漏信號，則表明該部位存在泄漏，需要進一步排查和修復。鹵素檢漏法也是一種常用的氣密性檢測方法，它是利用鹵素氣體（如氟利昂）在遇到泄漏點時會發生化學反應產生可見煙霧的原理來檢測設備的泄漏情況。將鹵素氣體充入設備內部，然后用鹵素檢漏儀在設備外部進行掃描檢測，一旦發現有煙霧產生，即可確定泄漏點的位置。

2. 密封維護措施

     為了保證 pp 酸霧洗滌塔的長期密封性能，需要定期對設備的密封部位進行維護保養。定期檢查法蘭密封墊片、管道連接密封件、設備本體密封材料等的老化、損壞情況，如發現墊片變形、硬化、龜裂或密封膠泥脫落、老化等現象，應及時更換或修復。對于一些易損的密封部件，如橡膠密封條、視鏡玻璃等，要定期進行更換，防止因部件損壞導致設備泄漏。

     在日常運行過程中，要注意觀察設備的運行狀態，如發現設備有異常振動、噪音增大或氣味異常等情況，可能是設備密封出現問題的跡象，應及時停機檢查并進行維修。同時，要保持設備周?chē)沫h(huán)境清潔，避免雜物、灰塵等進入設備內部或堆積在密封部位，影響設備的密封性能和正常運行。定期對設備進行清洗和維護，清除設備內部的積垢、腐蝕產物等雜質，保證設備的通風順暢和處理效率。



 四、結論

pp酸霧洗滌塔的吊裝設計與密封辦法是確保設備安全、穩定運行的關鍵環節。在吊裝設計方面，通過充分的準備工作、合理的吊車與吊具選擇以及嚴謹?shù)牡跹b過程操作，能夠有效避免設備在吊運過程中受損，保證設備準確就位。在密封辦法上，從密封材料的科學選擇、嚴格的密封施工工藝到完善的密封性能檢測與維護措施，全方位保障了設備的密封性，防止酸霧泄漏對環境和人員造成危害。在實際工程應用中，應嚴格按照相關標準和規范執行吊裝與密封作業，并根據設備的具體情況進行優化和調整，以確保 pp 酸霧洗滌塔能夠長期高效地運行，為工業廢氣處理發揮重要作用。
